파형강관 이란?
한국산업표준 KS D 3590 파형강관 및 파형 섹션의 규격으로 생산되는 KS 제품으로, 용융아연도금강판에 일정 규격의 파형을 성형하여 외압 강도, 내하력을 증가시키고 원형의 관 형태로 제작된 토목 자재로서, 주변 지반과의 상호작용을 통해 하중을 지지하고 우천 시 빗물을 모아 자연 배수시키는 용도로 사용된다.

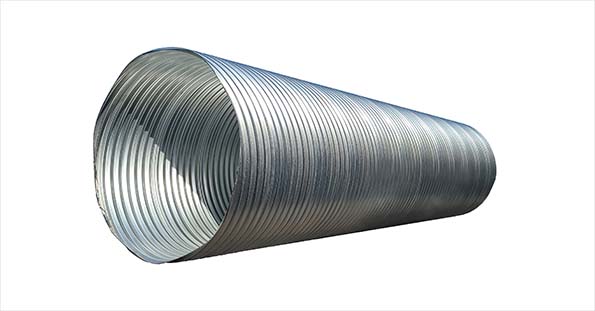

파형강관

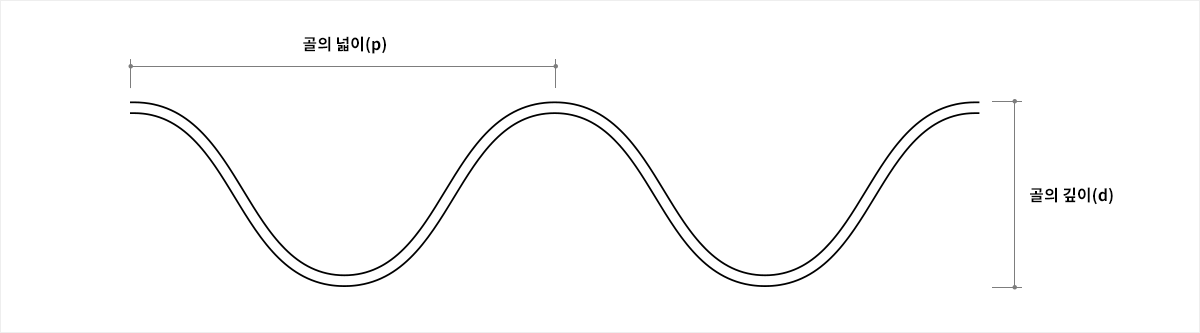

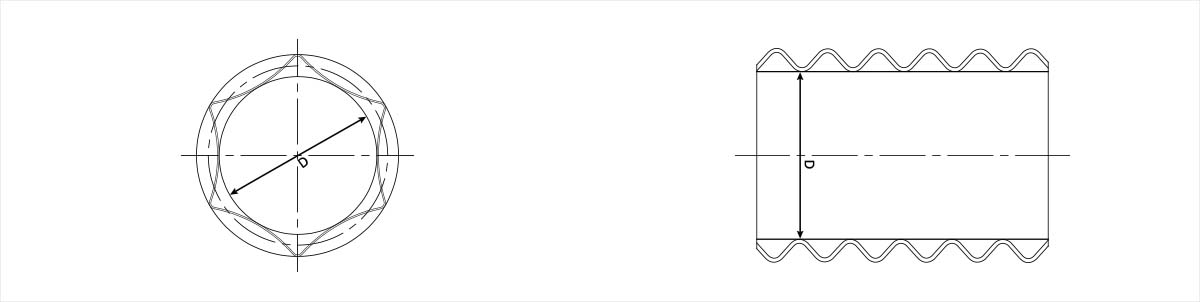

파형강관 삽도

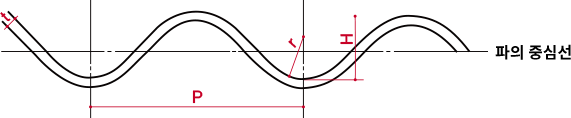

파형강관 규격 - 0RS · 1RS · 3RS
| 규격 | 파의 피치(p) | 파의 깊이(h) |
|---|---|---|
| 0RS | 38.0mm | 6.5mm |
| 1RS | 68.0mm | 13.0mm |
| 3RS | 76.2mm | 25.4mm |
파형강관의 생산 공정
-
파형 성형 -
조관 -
절단 -
재골처리

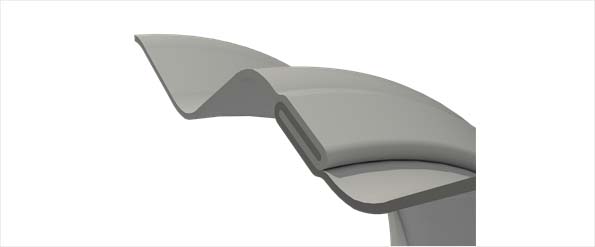

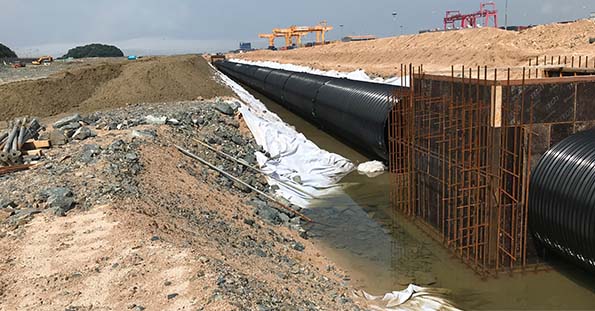

락심(LOCK SEAM)을 이용한 조관 공법
- 파형강관은 원형의 관 형태로 조관 시, 겹침부를 용접하지 않고 락심(LOCK SEAM)의 형상을 높은 압력으로 밀착시켜 생산되는 제품이다.
- 용접부위가 없어 열에 의한 아연도금층의 손상, 부식 등이 없어 내구성능이 높은 제품이다.
파형강관 생산 규격
| 규격 | 호칭지름 | 강판의 두께 |
|---|---|---|
| 0RS | 150~600 | 1.6 |
| 1RS | 300~1800 | 1.6, 2.0, 2.7, 3.2 |
| 3RS | 900~3000 | 1.6, 2.0, 2.7, 3.2 |

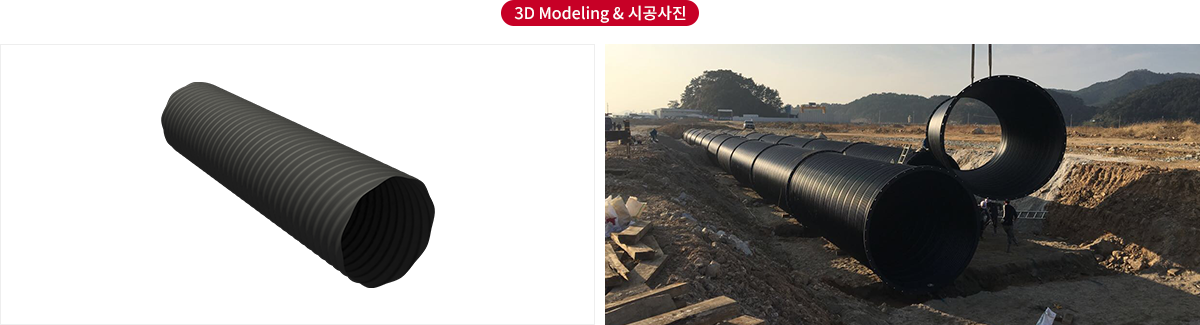

단면형상

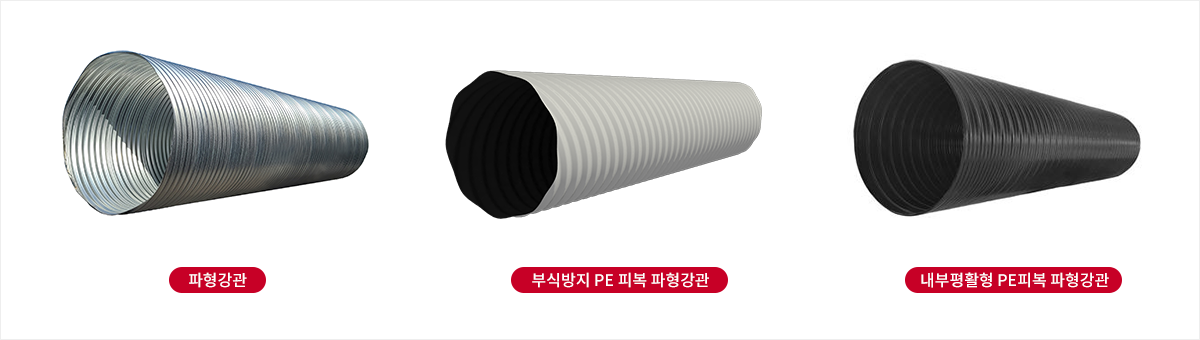

제품의 종류

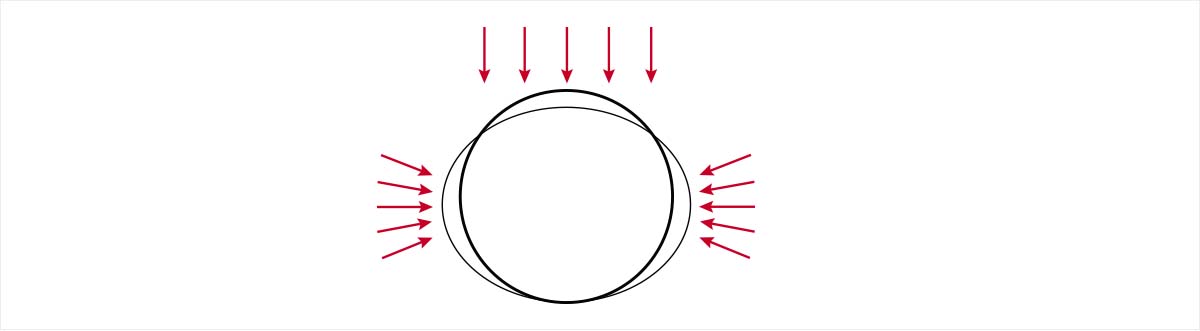

역학적 특성
파형강관은 연성관으로서, 매설 후 상부에 하중으로 인한 연직토압이 발생하는 경우 측면의 토압이 저항하게 되며, 이때 연직 및 측면토압이 일정하게 이루는 하중분포 형식이 된다. 이같은 하중분화(환 압축 효과)는 휨모멘트를 억제하며, 압축력이 작용하는 구조적 특성을 갖는다.
터파기
터파기는 도로공사 표준시방서의 터파기 규정을 기반으로 실시하며, 터파기의 폭은 다음과 같다.
| 호칭지름 | 300 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1,000 | 1,200 | 1,350 | 1,500 | 1,800 | 2,000 | 2,200 | 2,400 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 터파기 폭(b) | 700 | 900 | 1,000 | 1,100 | 1,200 | 1,400 | 1,600 | 1,700 | 1,800 | 2,100 | 2,300 | 2,500 |
오른쪽으로 스크롤
기초 지반
파형강관에 작용하는 하중을 균일하게 분포하기 위해 다음과 같은 기초 지반의 조건을 따른다.
오른쪽으로 스크롤
| 기초 지질의 종류 | 기초의 최소 두께 | 기초의 폭 | ||
|---|---|---|---|---|
| 900mm 이하 | 900 ~ 2,000mm | 2,000mm 이상 | ||
| 보통지반 | 200mm | 300mm | 0.2D | D |
| 암지반 | 200mm 단, 성토의 높이가 5m를 초과할 경우, 1m당 40mm씩 증가시킨다. |
D | ||
| 연약지반 | 500mm | 0.4D와 500mm 중 큰 값 | 0.3D (최대 1m까지) |
2D ~ 3D |
성토
파형강관 시공 후 성토의 최소높이는 포장 하단면으로 부터 300mm 이상 또는 D/5 중 큰 값을 적용한다.
